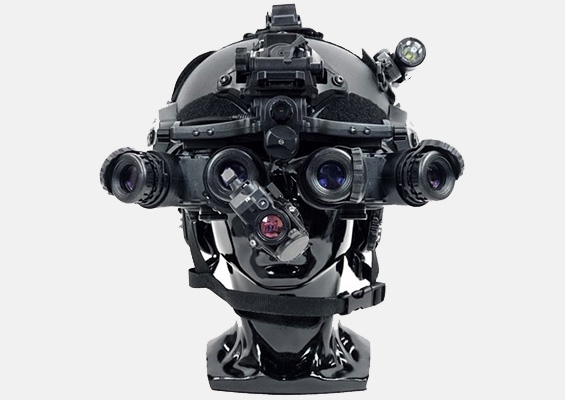

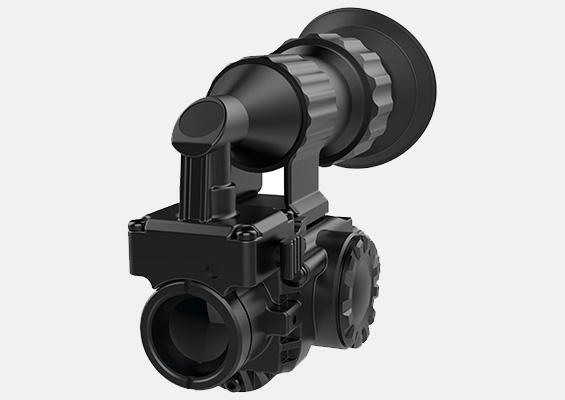

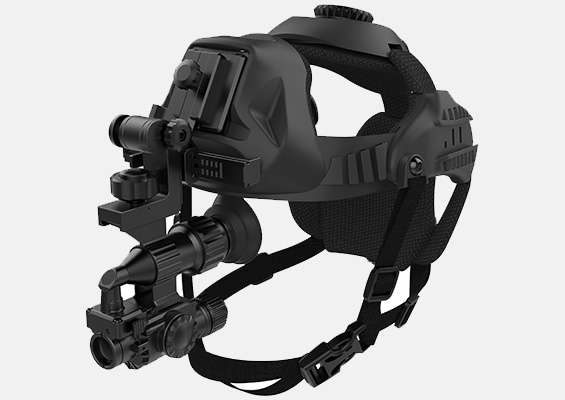

Este es nuestro nuevo diseño de imagen térmica acoplable COTI con protección IP67, que puede utilizarse en muchos dispositivos de visión nocturna como GPNVG-18, PVS-31, PVS-14, PVS-7, etc. También puede usarse en modo manual o montado en la cabeza.
Ofrece 5 efectos diferentes como: calor negro / calor blanco / calor verde / calor rojo / contorno de imagen, y el nivel de luz también puede ajustarse.
| Múltiples usos | COTI, uso manual, montaje en cabeza |
| Dimensión | 88x38x70mm (Uso manual) 88x38x82mm (Montado en la cabeza) 88x43x78mm (Acoplable) |
| Peso: g(Sin batería) | 140g (Uso manual) 144 (Montado en la cabeza) 92 (Acoplable) |
| Batería | CR123（A）x1 2.4~4.2V |
| Duración de la batería | 3.5-4.5 hours |
| Paquetes de baterías | Soporte |
| Estándar de impermeabilidad | IP67 |
| Tipo de sensor | Radiómetro térmico infrarrojo de onda larga no refrigerado |
| Relación de resolución del radiómetro | 384×288 |
| Rango de onda | 8-12um |
| aumento | 1X (COTI) 1.2X (Uso manual y montaje en cabeza) |
| FOV | 32°(COTI) 36°(Uso manual y montaje en cabeza) |
| Apertura del objetivo | 250mm F1.0 |
| Nivel de luz | Ajustable |
| Modo de imagen | Calor blanco/Calor negro/Fondo verde/Rojo/Contorno |
| Alcance de detección (persona de 1.7m) | Distancia de detección:450M Distancia de identificación：350M |

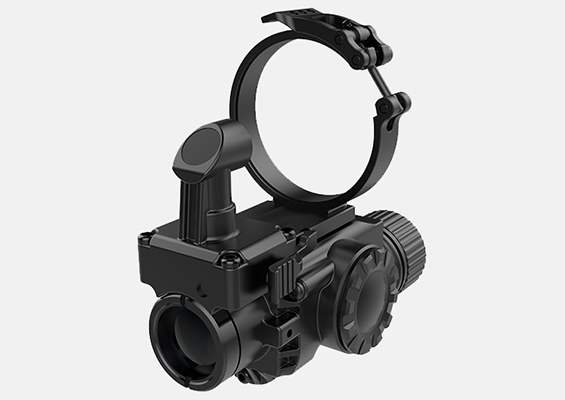

El COTI (Imagen Térmica Acoplable) es un dispositivo termográfico compacto y ligero diseñado para acoplarse directamente a las gafas de visión nocturna (NVG) existentes, añadiendo instantáneamente capacidad de imagen térmica sin necesidad de reemplazar las NVG. Es un accesorio popular para usuarios militares, policiales y tácticos.
Aquí hay un desglose de sus características clave y propósito:
Diseño Acoplable:

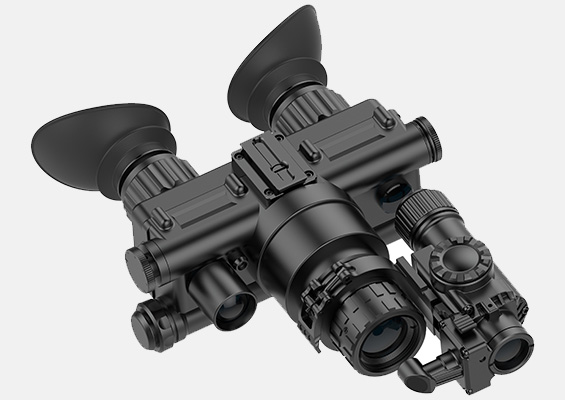

Se acopla directamente al housing de la lente objetivo de las gafas de visión nocturna estándar (como PVS-7, PVS-14, PVS-31, DTNVS, GPNVG, etc.).
Esta modularidad es una gran ventaja: los usuarios no necesitan sistemas fusionados completamente nuevos y costosos; mejoran sus NVG existentes.
Núcleo de Imagen Térmica:
Contiene un sensor microbolométrico (generalmente con resolución 320×240 o 640×512) que detecta la radiación infrarroja (calor) emitida por objetos, personas, animales y vehículos.
Crea una imagen monocromática (generalmente mostrada en polaridad blanco-caliente o negro-caliente) basada en diferencias de temperatura.
Capacidad de Fusión (El Beneficio Principal):
Esta es la función principal y la mayor ventaja. El COTI no solo muestra una imagen térmica separada.
Superpone o fusiona la imagen térmica directamente sobre la imagen visible/infrarrojo cercano del tubo intensificador de imagen (IIT) dentro del ocular de las gafas de visión nocturna (NVG) del usuario.
El usuario ve una única imagen fusionada que combina:
Intensificación de Imagen (IIT): Proporciona detalles, percepción de profundidad y reconocimiento basado en luz ambiental (luz lunar, luz estelar).
Imagen Térmica: Revela firmas de calor invisibles para el IIT por sí solo, permitiendo la detección en oscuridad total, humo, polvo, niebla, follaje ligero y camuflaje.
Propósito y Ventajas:
Conciencia Situacional Mejorada: Mejora drásticamente la capacidad de detectar amenazas ocultas, personal, animales o equipos utilizados recientemente (motores calientes, armas) que el IIT por sí solo podría pasar por alto, especialmente en condiciones difíciles.
Identificación de Objetivos: Identificación más rápida y segura de posibles amenazas al visualizar su firma térmica combinada con la imagen detallada del IIT.
Navegación y Seguridad: Navegación más sencilla en condiciones de luz cero o con obstrucciones. Capacidad de ver alambres trampa, zanjas o peligros térmicos.
Supervivencia: Reduce significativamente el riesgo de emboscada al revelar enemigos ocultos.
Rentabilidad: Mucho más económico que comprar sistemas de gafas de visión nocturna con fusión dedicados. Aprovecha la inversión existente en NVG.
Modularidad y Portabilidad: Se acopla o separa fácilmente según sea necesario. Adición ligera al equipo.
Despliegue Rápido: Sin configuración compleja; acóplalo y listo.
Cómo Funciona:
1. El COTI se sitúa frente al lente objetivo de las NVG.
2. Su sensor térmico captura la escena térmica.
3. Una micro pantalla interna proyecta la imagen térmica en la trayectoria óptica de las NVG.
4. La óptica dentro del COTI alinea esta imagen térmica proyectada perfectamente con la imagen del IIT.
5. El usuario mira a través del ocular de las NVG y ve ambas imágenes fusionadas.
En esencia: Un COTI es un acoplador de cámara térmica que transforma las gafas de visión nocturna estándar en un sistema de imagen fusionado de doble banda (I² + Térmica), proporcionando un salto masivo en capacidad de detección y conciencia situacional para el usuario, especialmente en entornos de baja visibilidad u obstruidos, sin el costo de un sistema fusionado totalmente integrado.
Diferencia clave de los sistemas fusionados dedicados: Mientras que las gafas de fusión dedicadas ofrecen una integración superior y a menudo un rendimiento más alto, el COTI proporciona una capacidad de fusión muy efectiva y asequible como complemento para las NVG mono o binoculares existentes y ampliamente utilizadas.
